直接作图确定霍尔位置

2009-10-20 15:27:45 来源:南牛公司原创 作者:管理员 点击:5449

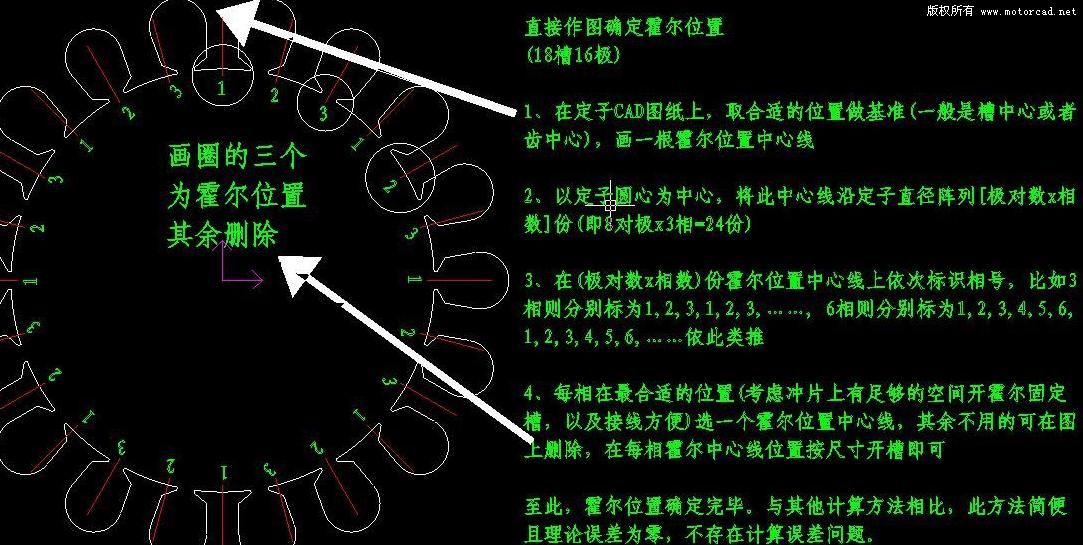

可以在CAD图纸上直接作图确定正规绕组的霍尔位置,方法如下:

1、在定子CAD图纸上,取合适的位置做基准(一般是槽中心或者齿中心),画一根霍尔位置中心线

2、以定子圆心为中心,将此中心线沿定子直径阵列(极对数x相数)份

3、在(极对数x相数)份霍尔位置中心线上依次标识相号,比如3相则分别标为1,2,3,1,2,3,……, 6相则分别标为1,2,3,4,5,6,1,2,3,4,5,6,……依此类推

4、每相在最合适的位置(考虑冲片上有足够的空间开霍尔固定槽,以及接线方便)选一个霍尔位置中心线,其余不用的可在图上删除,在每相霍尔中心线位置按尺寸开槽即可

至此,霍尔位置确定完毕。与其他计算方法相比,此方法简便且理论误差为零,不存在计算误差问题。

点击查看大图
