自动设计与优化计算操作说明(内有动画片,请慢慢打开)

2006-12-26 9:50:30 来源:南牛公司原创 作者:管理员 点击:5976

应用自动设计功能,不懂电磁设计也可以设计高质量的绕组数据

很多用户是做机械(或结构)设计的,对电磁设计不太懂,没关系,应用软件自动设计绕组功能,也能设计出合格的电机数据...实际应用证明,在有样机测试数据的情况下,设计出来的数据是相当不错的.

操作步骤:

1.输入额定参数...主要是额定电压,额定频率,极数,额定点指标数值..效率和功率因素可以对照提示的标准数据输入,也可以保持软件里面已经有的数字不作修改,在这里输入错误没关系,不会影响计算结果....额定点指标数值最好选择转速,以加快自动设计时的计算速度(额定点指标选择转速时自动设计绕组,计算3万个方案的空载.额定.堵转性能,只需要1分多钟就可以,选择其他时大约需要10-15分钟)..

2.输入定转子片和端环尺寸...仔细对照提示中的图片,保证其几何关系,按照实际采玫某叽缡淙刖涂梢?

3.输入结构和材料参数...气隙宽度和定转子叠高等按实际尺寸输入,其他系数保持软件默认值即可...其中,气隙宽度是指定转子的单边间隙...软件默认值有些是通过其他参数计算的,要用鼠标在空白的格子中点一下才会出来.

4.绕组设置...按照样机的绕组类型进行选择...按照样机的主付绕组线包个数在相应的位置打勾...按照样机的电容量输入
[此处--->如果是本厂的老产品进行优化设计,应输入原来的设计数据,然后按一次[电磁设计计算单]按钮,这样可以将一些相关的指标自动输入到自动设计的界面中]

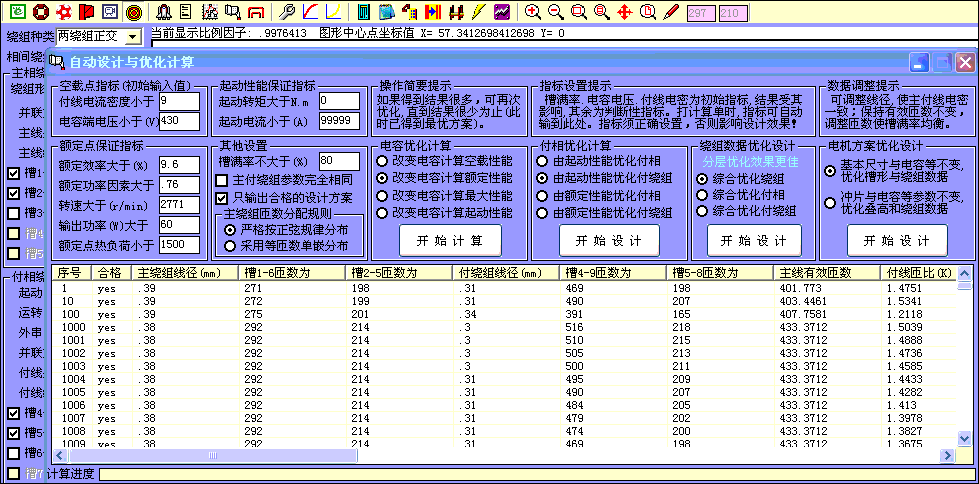

5.点[自动设计与优化计算]按钮,设置相关指标...将客户要求的指标或者样机的测试数据留一定的余量(适当降低),输入相应的空格即可...特别强调:热负荷是温升的估计指标,与工作制,绝缘等级,散热条件有关,是需要一定经验的,其它指标都可以和客户要求的指标或者样机的测试数据直接对比

6.选择[综合优化绕组],按[开始设计]按钮.即可在下面的列表中得到很多方案,点击列表的表头,就可以按数值排顺序,选择一个就可以(选择的方向有:用铜量最少,热负荷最低,效率最高,等等)
最后,请参考下面的动画片,有问题可在本论坛发帖交流!祝各位使用愉快!

[此贴子已经被作者于2007-3-21 11:31:53编辑过]


下一页:优化绕组数据
[yao_page]

优化绕组数据

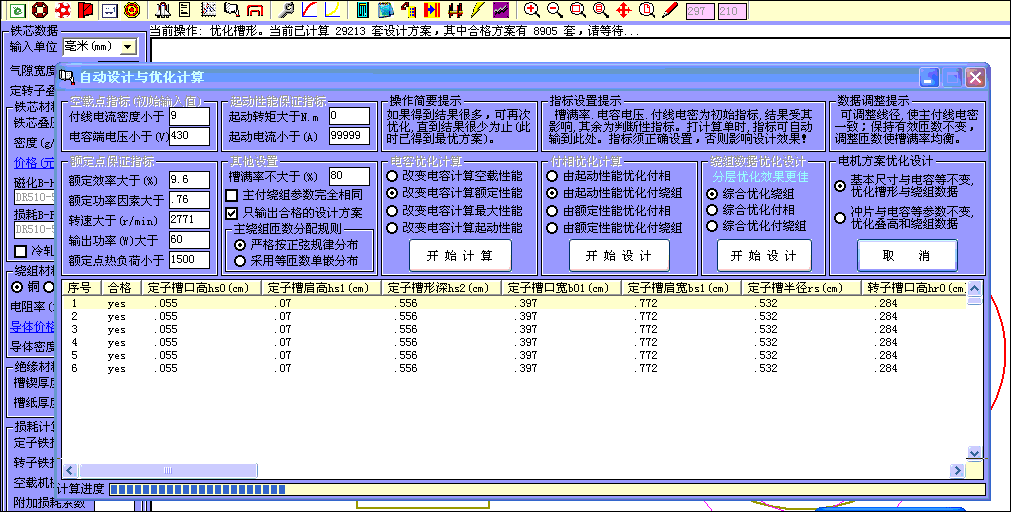

一般设计:综合优化绕组时,软件默认为计算15万套方案,槽满率为在设定的基础上-2%.如果在3万套之内得不到方案,请点[取消],将指标放宽或槽满率加大后继续设计;如果在3万套之内得到很多方案,请点[取消],将指标加严格或槽满率减小后继续设计;如果在12万套方案后合格方案没有增加,那么自动设计的最优结果已经在列表.

高级设计:一般设计时槽满率不要大于80%,但如果冲片是和软件分配方法不同的异型槽,可以保持齿宽不变,按小槽输入计算,将槽满率设置得更大,然后手工调整每个线圈之间的匝数分配,注意保持有效匝数和匝比基本不变。
